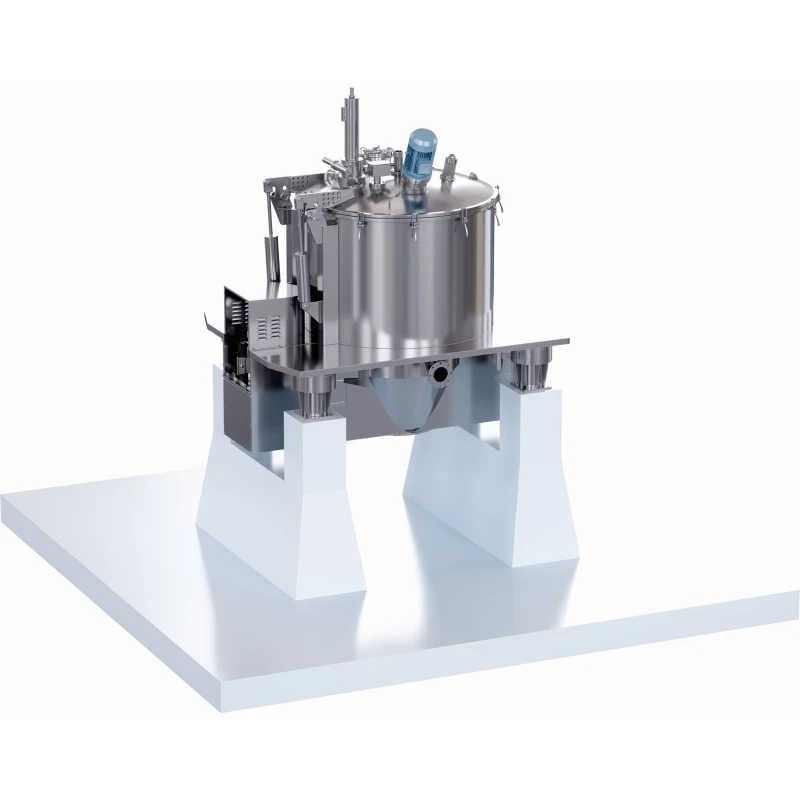

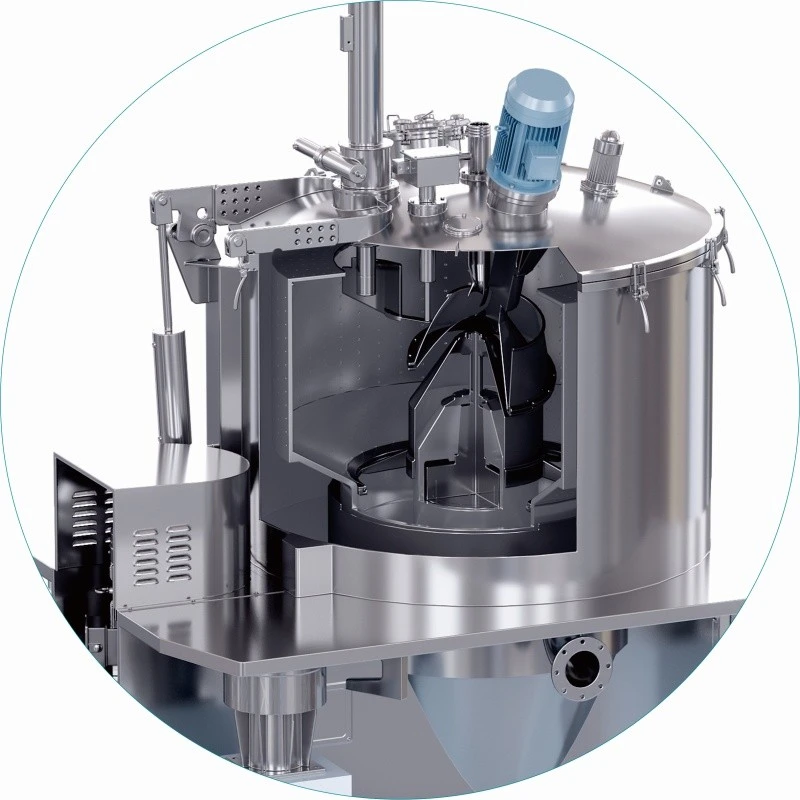

ফ্ল্যাট টাইপ ব্যাগ সেন্ট্রিফিউজ

PLD সিরিজ ফ্ল্যাট-টাইপ সেন্ট্রিফিউজ হল একটি ব্যাচ-চালিত, উল্লম্ব নীচে-নিঃসরণ পরিস্রাবণ ব্যবস্থা যা কঠিন-সূক্ষ্ম, বিপজ্জনক, বা উচ্চ-বিশুদ্ধ শিল্প স্লারিগুলির তরল পৃথকীকরণের জন্য ডিজাইন করা হয়েছে৷

সাধারণ শিল্প অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে সক্রিয় ফার্মাসিউটিক্যাল উপাদান (API) প্রক্রিয়াকরণ, সূক্ষ্ম রাসায়নিক স্ফটিককরণ, খাদ্য সংযোজন বিচ্ছেদ, এবং লিথিয়াম ব্যাটারি উপাদান ডিওয়াটারিং।

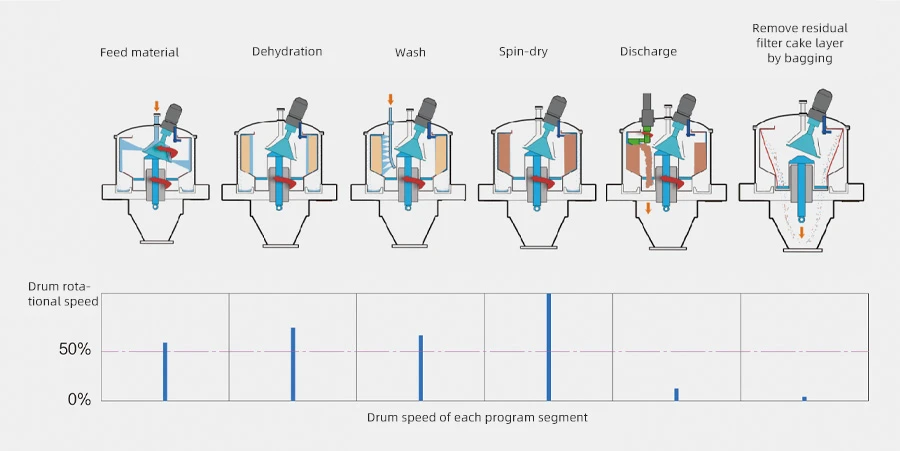

1. ত্বরণ এবং খাওয়ানোর পর্যায়: বাস্কেট ফিডের গতিতে ত্বরান্বিত হয় (300-600 rpm) যখন স্লারি ফিড পাইপের মাধ্যমে সমানভাবে বিতরণ করা হয়।
2. কেন্দ্রাতিগ পরিস্রাবণ পর্যায়: উচ্চ G- বল ফিল্টার কাপড়ের মধ্য দিয়ে তরল চালিত করে যখন টার্গেট কঠিন পদার্থ ঝুড়ির ভিতরে জমা হয়।
3. কেক ওয়াশিং ফেজ: কেক থেকে অবশিষ্ট মাদার লিকারকে স্থানচ্যুত করতে স্প্রে ম্যানিফোল্ডের মাধ্যমে ওয়াশিং তরল প্রবর্তন করা হয়।
4. স্পিন ড্রাইং ফেজ: ঝুড়ি যান্ত্রিক ডিওয়াটারিং টার্গেটে সর্বাধিক রেট করা গতিতে কাজ করে।
5. যান্ত্রিক স্ক্র্যাপিং ফেজ: ঝুড়ি কম ঘূর্ণন গতিতে (50-100 rpm) হ্রাস পায় যখন হাইড্রোলিক বা বায়ুসংক্রান্ত স্ক্র্যাপার মূল কেকের স্তরটি সরিয়ে দেয়।
6. জিরো-স্পীড ব্যাগ টানার পর্যায়: ঝুড়ি শারীরিক স্থবিরতা অর্জন করে (0 rpm), বায়ুসংক্রান্ত প্রক্রিয়াটিকে ট্রিগার করে এবং অবশিষ্ট হিল অপসারণের জন্য ফিল্টার ব্যাগটি ঝাঁকায়।

• ভেজা উপাদান: স্ট্যান্ডার্ড হিসাবে স্টেইনলেস স্টীল S30408 ​​(AISI 304) বা S31603 (AISI 316L); ডুপ্লেক্স S32205 বা Hastelloy C-276 ক্ষয়কারী পরিবেশের জন্য উপলব্ধ।
• সীল এবং গ্যাসকেট: EPDM, FKM, বা PTFE দ্রাবক সামঞ্জস্য এবং প্রক্রিয়া তাপমাত্রা অনুযায়ী নির্বাচিত।
• সারফেস ফিনিশিং: অভ্যন্তরীণ ভেজা পৃষ্ঠগুলি 0.4 মাইক্রোমিটারের কম বা সমান Ra এর পৃষ্ঠের রুক্ষতায় মাটি এবং পালিশ করা হয়।
• ম্যাটেরিয়াল ট্রেসেবিলিটি: EN 10204 টাইপ 3.1 ম্যাটেরিয়াল টেস্ট সার্টিফিকেট (MTCs) নির্দিষ্ট প্রধান উপাদানগুলির জন্য সরবরাহ করা হয়, সম্মত ডকুমেন্টেশন সুযোগ সাপেক্ষে।

দ্রষ্টব্য: আমাদের কোম্পানি ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী উত্পাদন কাস্টমাইজ করতে পারেন।

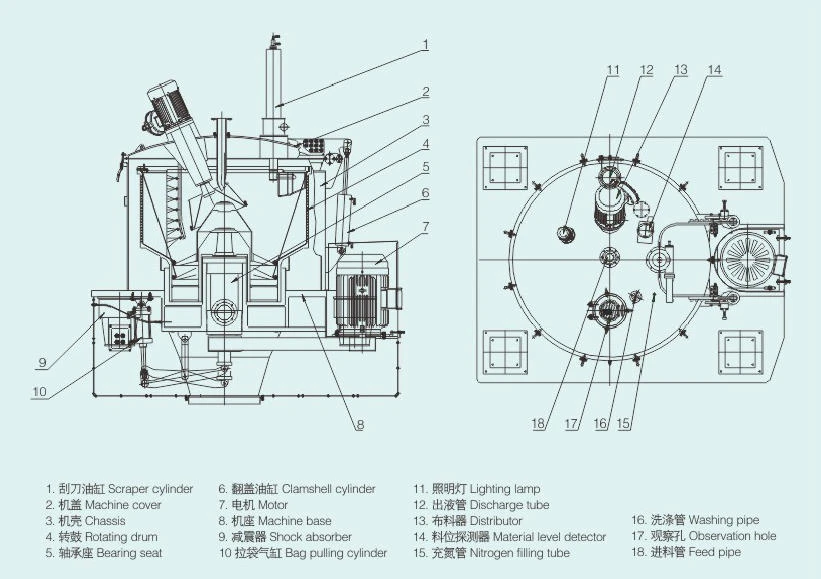

হাউজিং কনফিগারেশন:সম্পূর্ণ অভ্যন্তরীণ পরিদর্শনের জন্য স্ট্যান্ডার্ড ফিক্সড কেসিং, সম্পূর্ণ ক্ল্যামশেল খোলা, বা সম্পূর্ণ সিল করা বিপরীত হাউজিং এ উপলব্ধ।

ড্রাইভ মোটর সেটআপ:ইনভার্টার-ডিউটি ​​মোটর সরাসরি সংযুক্ত বা V-বেল্ট চালিত, কম-হেডরুম প্ল্যান্ট লেআউটের জন্য মানিয়ে নেওয়া যায়।

প্রক্রিয়া নজল:কাস্টমাইজ করা যায় এমন স্লারি ফিড, কেক ওয়াশ, সাইট গ্লাস এবং লেভেল সেন্সর কানেকশন যা ANSI, DIN, বা ট্রাই-প্রতি সাইট P&ID প্রয়োজনীয়তার সাথে ক্ল্যাম্প স্ট্যান্ডার্ডের সাথে মিলে যায়।

ডিসচার্জ ইন্টারফেস:মেটিং গোলাকার বা বর্গাকার নিচের-ডিসচার্জ ফ্ল্যাঞ্জগুলি ডাউনস্ট্রিম হপার, রোটারি ভালভ বা ড্রায়ারের সাথে সরাসরি ইন্টিগ্রেশনের জন্য কনফিগার করা হয়েছে।

• অপারেশনাল সীমা: 5 মাইক্রোমিটার এবং 2000 মাইক্রোমিটারের মধ্যে কঠিন কণার আকার এবং ওজন দ্বারা 5% থেকে 60% পর্যন্ত ফিডের ঘনত্ব সহ সাসপেনশনের জন্য উপযুক্ত।
• প্রয়োগ মূল্যায়ন: ব্যবহারিক ডিওয়াটারিং রেট, কেকের আর্দ্রতার পরিমাণ এবং থ্রুপুট স্লারি সান্দ্রতা, কঠিন ঘনত্ব এবং কেকের সংকোচনের উপর নির্ভর করে।

• ইন্টিগ্রেটেড সিআইপি সিস্টেম: অভ্যন্তরীণ স্প্রে অগ্রভাগগুলি 0.2-0.3 MPa সরবরাহের চাপে সামঞ্জস্যপূর্ণ পরিচ্ছন্নতার তরল ব্যবহার করে হাউজিং দেয়াল, ড্রামের বাইরের অংশ এবং ডিসচার্জ চুটগুলিকে আবৃত করে।
• ড্রেন ডিজাইন: স্ব-ড্রেনিং কেসিং অভ্যন্তরীণ ব্যাচ ট্রানজিশনের মধ্যে তরল ধারণকে কমিয়ে-দূষণের ঝুঁকি কমাতে সাহায্য করে।

• কভার সেফটি ইন্টারলক: কভার লকিং সিস্টেমটি খুলতে বাধা দেয় যতক্ষণ না বাস্কেট স্ট্যান্ডস্টিল (0 rpm) নির্দিষ্ট নিরাপত্তা পর্যবেক্ষণ সিস্টেম দ্বারা যাচাই করা হয়।
• কম্পন মনিটরিং: প্রিসেট কম্পন সীমা অতিক্রম করা হলে ক্রমাগত কম্পন সেন্সর একটি স্বয়ংক্রিয় ড্রাইভ শাটডাউন ট্রিগার করে।
• নিষ্ক্রিয় গ্যাস শোধন ব্যবস্থা: একটি ঐচ্ছিক নাইট্রোজেন ব্লাঙ্কেটিং সিস্টেম বিপজ্জনক দ্রাবক প্রক্রিয়াকরণের জন্য অক্সিজেন পর্যবেক্ষণ সহ +200 Pa থেকে +500 Pa পর্যন্ত ইতিবাচক অভ্যন্তরীণ চাপ বজায় রাখে। অক্সিজেনের ঘনত্বের সীমা অবশ্যই দ্রাবক বৈশিষ্ট্য এবং যাচাইকৃত প্রক্রিয়া নিরাপত্তা নকশা অনুযায়ী প্রতিষ্ঠিত করতে হবে।

একটি প্রকৌশল প্রস্তাব এবং প্রাথমিক মাত্রা অঙ্কন পেতে, অনুগ্রহ করে নিম্নলিখিত প্রক্রিয়া ইনপুট পরামিতিগুলি প্রস্তুত করুন:

স্লারি বৈশিষ্ট্য: তরল মাধ্যম, দ্রাবক প্রকার, কঠিন ঘনত্ব (wt%), অপারেটিং তাপমাত্রা এবং তরল সান্দ্রতা।

কঠিন বৈশিষ্ট্য: কণার আকার পরিসীমা (d50), কঠিন ঘনত্ব এবং চাপের মধ্যে স্লারি আচরণ।

ক্ষমতার প্রয়োজনীয়তা: প্রতি ব্যাচ (কেজি/ব্যাচ) প্রত্যাশিত কঠিন আউটপুট বা প্রয়োজনীয় প্রতি ঘন্টা উৎপাদন হার (কেজি/ঘণ্টা)।

প্রক্রিয়া উদ্দেশ্য: লক্ষ্য অবশিষ্ট আর্দ্রতা সীমা (%) এবং প্রয়োজনীয় পরিস্রুত স্পষ্টতা.

সাইটের প্রয়োজনীয়তা: বিপজ্জনক এলাকার শ্রেণীবিভাগ (বিস্ফোরণ-প্রমাণ বা অ-বিপজ্জনক), উপলব্ধ ইউটিলিটি চাপ (MPa), এবং পাওয়ার সাপ্লাই স্ট্যান্ডার্ড (V/Hz)।

1. কখন আমি একটি স্ক্র্যাপার সেন্ট্রিফিউজের উপরে একটি ব্যাগ-টাইপ সেন্ট্রিফিউজ বেছে নেব?

API, ব্যাটারি সামগ্রী, বা 99% এর বেশি কেক পুনরুদ্ধার এবং ন্যূনতম ক্রস-দূষণের প্রয়োজন এমন পণ্যগুলির জন্য একটি ব্যাগ-প্রকার সেন্ট্রিফিউজ চয়ন করুন৷

2. কোন ফিল্টার ব্যাগ উপাদান আমি নির্বাচন করা উচিত?

পলিপ্রোপিলিন pH 1-13 এবং তাপমাত্রা প্রায় 90 ডিগ্রি পর্যন্ত উপযুক্ত। পলিয়েস্টার 130 ডিগ্রি পর্যন্ত হালকা দ্রাবক এবং নিরপেক্ষ মিডিয়ার জন্য উপযুক্ত। PTFE আক্রমনাত্মক দ্রাবক এবং 200 ডিগ্রি পর্যন্ত তাপমাত্রার জন্য সুপারিশ করা হয়।

3. সাধারণ সীসা সময় কি?

স্টেইনলেস স্টিলের মডেলগুলি সাধারণত জমা হওয়ার 60-90 দিনের মধ্যে পাঠানো হয়। হ্যাস্টেলয় এবং ডুপ্লেক্স মডেলগুলি সাধারণত 100-130 দিন সময় নেয়। ATEX বা IECEx কনফিগারেশন প্রায় 2-4 সপ্তাহ যোগ করে।

4. দাহ্য দ্রাবকের জন্য আমার কোন অক্সিজেন স্তর ব্যবহার করা উচিত?

সাধারণ দ্রাবক যেমন ইথানল, মিথানল, আইপিএ এবং টলুইনের জন্য, গাছপালা সাধারণত 8% অ্যালার্ম সহ ভলিউম অনুসারে 5% অক্সিজেনের নিচে অপারেটিং সীমা সেট করে।

5. আমার কি সরাসরি-ড্রাইভ বা V-বেল্ট মডেল বেছে নেওয়া উচিত?

নিম্ন কম্পন, কোন বেল্ট ধুলো, এবং সহজ ফার্মাসিউটিক্যাল বৈধতা জন্য সরাসরি ড্রাইভ চয়ন করুন. হেডরুম সীমিত হলে একটি V-বেল্ট ড্রাইভ বেছে নিন।

6. মাল্টিপ্রোডাক্ট API প্ল্যান্টের জন্য কোন হাউজিং টাইপ সবচেয়ে ভালো?

একটি সম্পূর্ণ ক্ল্যামশেল হাউজিং ঘন ঘন পরিবর্তনের জন্য আদর্শ কারণ এটি পরিষ্কার করার 30-60 মিনিটের মধ্যে সম্পূর্ণ ভিজ্যুয়াল পরিদর্শন এবং সোয়াব অ্যাক্সেস প্রদান করে।

7. কত ঘন ঘন প্রধান bearings প্রতিস্থাপন করা উচিত?

প্রতি 3-5 বছর বা 25,000-40,000 অপারেটিং ঘন্টায় তাদের প্রতিস্থাপন করুন। ত্রৈমাসিক কম্পন চেক ব্যর্থতার আগে প্রতিস্থাপনের প্রয়োজন সনাক্ত করতে সাহায্য করে।

8. আমি অর্ডার করার আগে আপনি আমার নমুনা পরীক্ষা করতে পারেন?

হ্যাঁ। আমরা 2-5 কেজি স্লারি বা ভেজা কঠিন পদার্থ পরীক্ষা করি এবং 5-7 কার্যদিবসের মধ্যে কেকের আর্দ্রতা, পরিস্রাবণের হার এবং প্রস্তাবিত ব্যাগের মাইক্রন রেটিং রিপোর্ট করি।
